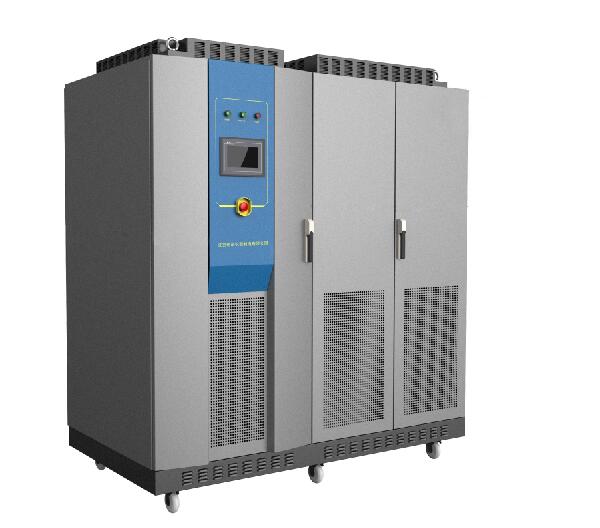

HN-SD系列双向电源

(1)具有恒压、恒流、恒功率多种输出模式。

(2)具有自动压降补偿功能，自动补偿线压降。

(3)采用PWM整流技术，功率因素>0.99，输入谐波<3%，效率大于93%。

(4)采用高速数字控制技术，输出精度达到0.1%。

(5)采用7寸触摸屏操作、友好的人机界面。

(6)输出参数、保护参数可编程，可适用于不同类型设备测试。

(7)内部器件采用施耐德、英飞凌等国际品牌，设备可靠性高。

(8)具有多种操作接口、可实现远程操作、无人值守以及嵌入测试系统。

(9)采用模块化设计，设备后期维护简便。

(10)一体式散热通道设计、温升低、运行可靠性高、使用寿命长。

(11) 多级滤波电路设计以及电磁干扰屏蔽吸收措施，保障设备可靠运行。

(12)维护系统内置交流隔离变压器+LC交直流滤波，输入输出电气隔离；交流断路器有漏电流保护功能，有效防止电气安全事故；

(13) 采用两极变换，IGBT式电路方式，纯数字化工频隔离电源，技术领先输出可模拟多种直流电压

(14) 可将能量回馈电网：同时具有电源、负载两种特性，具备大功率直流电源性能外，实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势；

（1）采用PWM整流+PWM逆变原理，功率因素＞0.99；THD和注入谐波电流满足国标GB/T14549-93；

（2）DC/DC变换单元采用英飞凌高压IGBT模组，驱动部分为英飞凌高压IGBT专用驱动电路；

（3）直流支撑电容选用高压薄膜电容，性能可靠寿命长；

（4）直流输出侧采用高压直流熔断器，可有效进行短路保护；

（5）电源主控部分采用全数字控制电路，主控芯片为TI公司DSP芯片2812；触摸屏显示；

应用范围：

1.储能系统

2.能量回收系统

3.电动汽车电机、控制器测试系统

4.电动汽车传动系统、动力总成系统测试系统

5.特殊电动车辆电机、控制器测试系统

6.特殊电动车辆传动系统、动力总成系统测试系统

7.舰船电传动、电驱动系统测试系统

技术参数：

1.表格参数为基础参数，客户可根据需求定制更高标准。

2.电压、电流等级不能满足的情况下，请根据需求选择其他系列的产品。

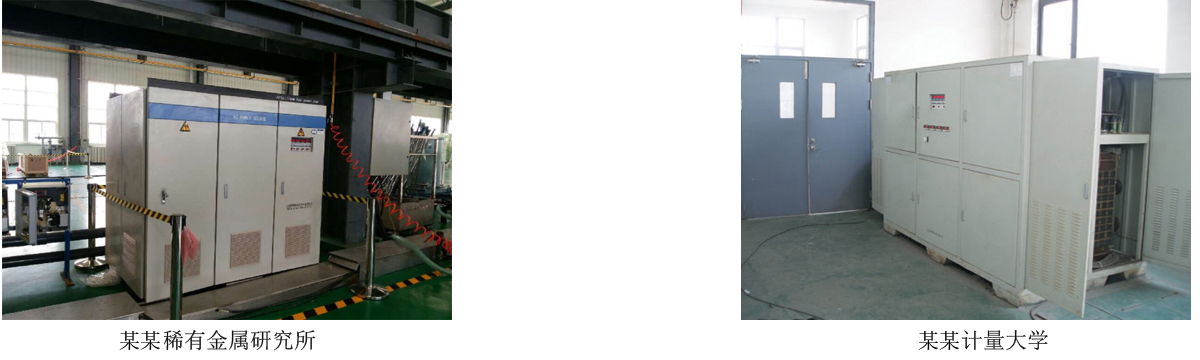

客户案例

HN-SD系列 双向电源
