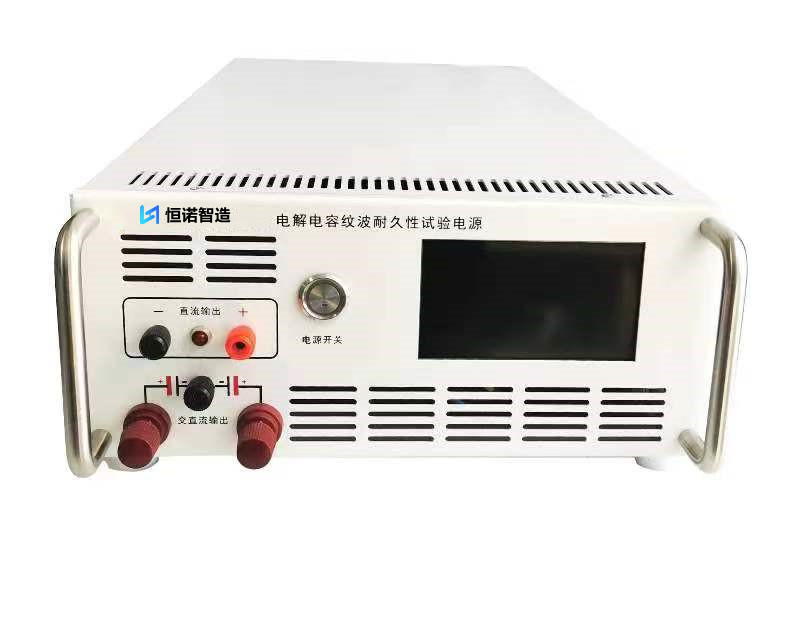

HN-JZ电容器纹波耐久性测试电源

产品特点:

1、直流稳压稳流,稳压稳流值均可从近似0~额定值连续可调
2、交流稳压稳流,稳压稳流值均可从近似0~额定值连续可调
3、过压保护:电源输出电压超过110%额定值时,电源保护并报警。

4、过流保护:电源输出电流超过110%额定值时,电源保护并报警。

5、过温保护:当电源出现异常,工作温度高于保护值时,电源自动切断输出并报警。

6、交流正弦波定频率输出,频率范围:50HZ\60HZ\100HZ\120HZ\200HZ\400HZ\1KHZ以内可选,也可45.0HZ-1KHZ内频率任意设定
7、直流交流输出全数显,直观可靠、精度高
8、直流、交流自动叠加,无须用户另行接线
9、试验时间由计时器自动计时
10、到预置时间后可自动切断交直流输出,同时报警,并保留当时时间
11、当电源或负载发生故障或短路时,电源自动切断输出同时报警,计时器停止计时,并保留当时时间
12、短路报警:当输出短路时自动切断交直流输出,同时声光报警
13、可根据用户需要在同一台电源内采用开关选择不同的频率(最多5种)

1)、节点信号控制功能:外部的节点信号可以控制电源的开关机(根据用户的需要定制选配)

2)、电源输出0-5V/0-10V4-20mA信号供用户检测或显示电源输出的电压和电流。(根据用户需要定制选配)

14、配以定制的耐高温夹具和连接导线安全方便。(选配)

应用领域

本系列试验电源是电容器生产和使用厂商的专用例试设备,用于电容器作纹波电流耐久性寿命试验。它可模仿电容器的实际工作条件,以测定一组被测电容器的使用寿命数值,为电容器制造厂商提供了产品可靠性设计的确切参数,同时,也为使用电容器的用户提供了产品的真实质量依据。

技术指标

输入输出

输入:交流单相220V±10% 或交流三相380V±10% 50Hz±10%
输出:交直流叠加输出
输出直流最高电压电流值:同产品规格
单边输出交流最高电压电流值:同产品规格

()、直流部分

稳压精度

源效应:≤0.1%额定值(仅由于输入源电压变化±10%时引起的输出电压变化率)
时漂:≤0.3%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)
温漂:≤0.04%额定值/℃(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)
负载效应:≤0.2%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)

稳流精度

源效应:≤0.1%额定值(仅由于输入源电压变化±10%时引起的输出电压变化率)
时漂:≤1%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)
温漂:≤0.04%额定值/℃(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)
负载效应:≤0.2%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)(选配)

纹波(r.m.s

≤0.01%   +10mV80%~100%额定输出时测量)

输出电压调节范围

近似0~额定电压值连续可调

输出电流调节范围

近似0~额定电压值连续可调(选配)

自动计时范围

1~9999小时

输出电压电流设定

十圈电位器

保护方式

过压、过流自动保护

短路报警

允许短路并声光报警

工作方式

长期满负荷连续工作

输出电压电流显示方式

LED数码管显示

输出电压电流显示分辨率

LED:电压表0.1V 电流表0.01A(注:不同规格电源显示精度可能不一样)

LCD4位数显示(注:不同规格电源显示精度可能不一样)

整机电压、电流表误差

≤±1%±1个字(计量范围1~100%额定值)

整机时间表误差

≤±0.01%

()、交流部分

输出电压调节范围

1%~额定电压值连续可调

输出电流调节范围

1%~额定电流值连续可调

输出波形

正弦波(失真度≤5%,满功率输出功率时测量

输出频率

50Hz60Hz100Hz120Hz/200Hz/400Hz/1KHZ 6档定频率输出(频率误差≤±1%

(选配最多5)45.0HZ-1KHZ内频率任意设定

输出电压电流显示方式

LED数码管显示

输出电压电流显示分辨率

LED:电压表0.1V 电流表0. 1A(注:不同规格电源显示精度可能不一样)

LCD4位数显示(注:不同规格电源显示精度可能不一样)

输出电压电流设定方式

十圈电位器

整机电压、电流表误差

≤±1.5%±2个字(计量范围1~100%额定值)

保护方式

过压、过流、过温自动保护

工作方式

长期满负荷连续工作

电源适用负载特性

容性负载

环境条件

使用场所:仅在室内使用,温度:-20℃~40℃,空气湿度:≤80%
