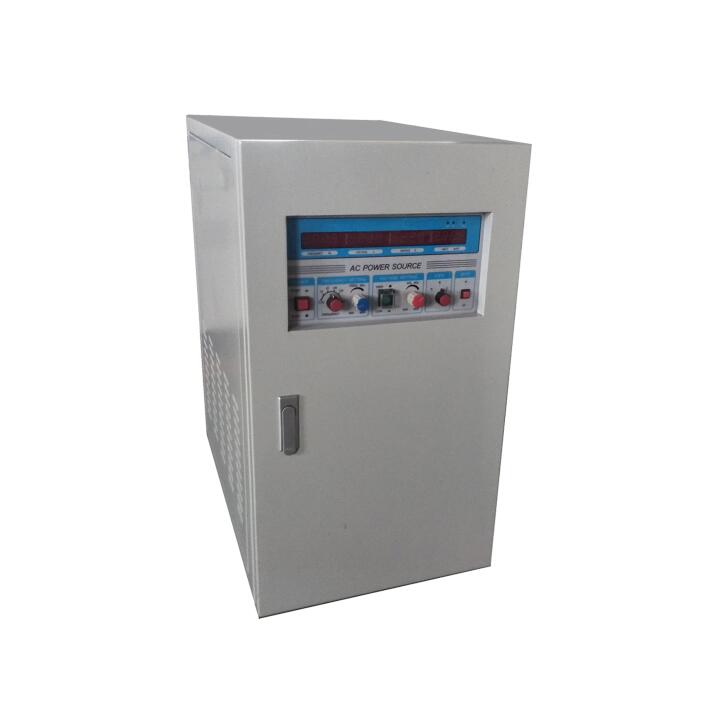

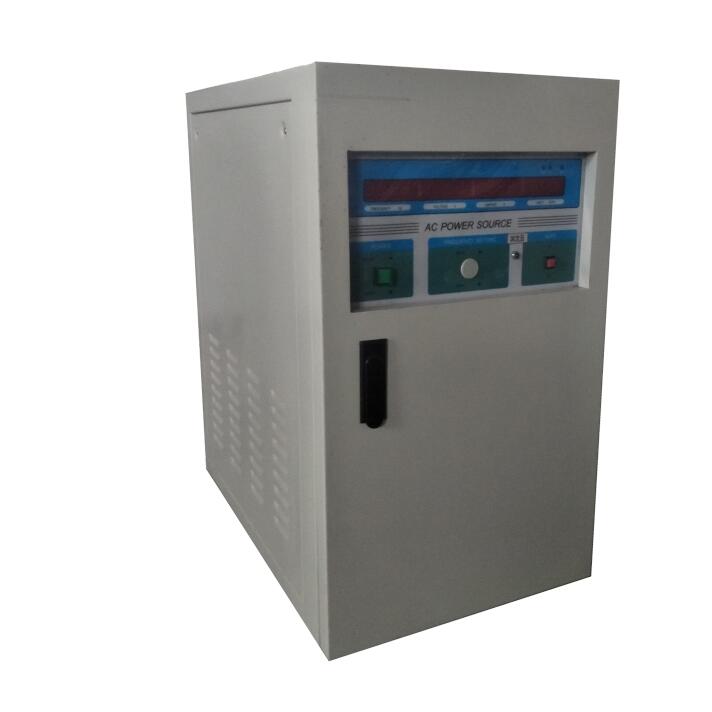

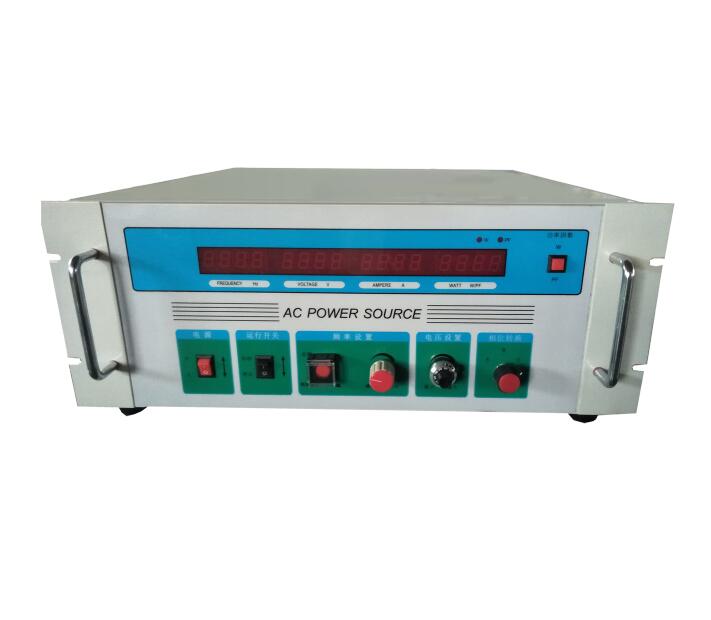

HNV系列交流变频恒压源

1、可靠性高

主要部件均采用进口元器件，原装三菱IGBT逆变模块，驱动保护为原装日本三菱机芯，完善的驱动保护电路保证IGBT可靠工作。

2、动态反应速度快

采用双闭环反馈电路，内环电流环保证非线性负载波形不失真；外环电压环保证突加负载压降＜1%，反应速度小于2mS，控制电路为模拟电路，抗干扰能力强，不死机.
3、三相电源可适应任意不平衡负载
三相电源即可三相统调，又可单相分调。三相电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交一直一交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。三套单相逆变电路输出互差120角度，在变压器原边彼此电气独立，在变压器副边接成星形，输出所要求的三相交流电。电压及波形控制针对单相输出，采用了三套独立的单相控制器，使三相电源的任一相均可以作为单相电源独立使用，并可适应任意不平衡负载，从而极大的提高了电源的负载适应能力。真正做到了负载任意不平衡。
4、人机界面好，表源合一，测量精度高
电压、频率、电流、功率/ 功率因数四视窗测量显示，精度为0.5级，源表一体化。
5、带载能力强
功率元件应用合理，可承受3 倍额定电流，且不会造成压降。
6、稳定性优
频率稳定度≤0.01%，负载稳定度≤1%，输出频率由石英振荡器震荡产生，因此非常稳定精确

产品简介

应用范围：

1.家电业制造商如：空调设备、咖啡机、洗衣机、榨汁机、微波炉、收录音机、冰箱、DVD、洗尘器、电动剃须刀等产品的测试电源。
2.电机、电子业制造商如：交换式电源供应器、变压器、电子安定器、AC风扇、不断电系统、充电器、继电器、压缩机、马达、被动元件等产品的测试电源。
3.IT产业及电脑设备制造商如：传真机、影印机、碎纸机、印表机、扫描器、烧录机、伺服器、显示器等产品的测试电源。
4.实验室及测试单位如：交流电源测试、产品寿命及安全测试、电磁相容测试、OQC（FQC）测试、产品测试及研发、研究单位最佳交流电源。

5.航空/军事单位如：机场地面设施、船舶、航天、军事研究所等的测试电源。

HNV系列交流变频恒压源（单相输出）

1.表格参数为基础参数，客户可根据需求定制更高标准。

2.电压、电流等级不能满足的情况下，请根据需求选择其他系列的产品。

产品型号

HNV-1105

HNV-111

HNV-113

HNV-115

HNV-3110

HNV-3115

HNV-3120

HNV-3130

HNV-3145

HNV-3160

HNV-31100

容量

(更大容量可定制)

500VA

1KVA

3KVA

5KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

100KVA

电路方式

IGBT/SPWM脉宽调制方式

输入电压

220V+ 15%

380V+ 15%

输入相位

单相

三相

输入频率

50Hz士15%

输出相位

单相

输出电压

低档: 0-150V连续可调;高档: 0-300V连续可调。 (特殊电压可定制)

输出频率

50Hz/60Hz、45-67Hz

(100Hz、120Hz、 200Hz、 240Hz、400HZ可定做)

负载稳压率

≤土1%

频率稳定度

定频≤+0.01%

波形失真度

THD≤.2%

反应时间

≤2ms

过载能力

105%<输出≤110% 15秒关断输出 110%<输出≤200% 5秒关断输出

200% <输出≤300% 2秒关断输出 300% <输出立即关断输出

抗冲击能力

1.可承受3倍额定电流持续2S

2.可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击

显示精度

解析度0.1Hz

解析度0.1V

解析度0.1A

解析度0.1W

显示方式

LED显示或LCD显示

快捷键

LED显示:三组快捷键 LCD显示:可设定10组快捷键

通讯

RS-232/RS485/以太网标准接口

保护功能

输出无熔丝开关，IGBT过热、 IGBT过流、变压器过热、

输入过压、输入欠压、输出过压、输出欠压、输出过流、输出过载、输出短路等

绝缘电抗

500Vdc 20MΩ

耐压绝缘

1500Vac/5mA/1分钟

冷却方式

强制风扇制冷

工作温度

-10C- -45C (特殊温度可定做)

相对湿度

0-95% (非凝结状态)

海拔高度

1500公尺

尺寸(深x宽x高)mm可根据客户指定外形定做

410 x 440x 135

460 x 440x 222

560 x 350x 600

660 x 400x 700

830 x 450 x 1100

1160 x 520x 1370

1.表格参数为基础参数，客户可根据需求定制更高标准。

2.电压、电流等级不能满足的情况下，请根据需求选择其他系列的产品。

产品型号

HNV-1306

HNV -1310

HNV -3315

HNV -3320

HNV -3330

HNV -3345

HNV -3360

HNV -33100

HNV -33150

HNV -33300

HNV -33450

HNV -33600

HNV -33800

容量

6KVA
